Wiegebalken Vario Edelstahl mit Online Gewichtsauswertung
EUR
1102.80
€ 1.102,80
inkl. 20 % USt
Versandkosten:
|
Deutschland
Österreich
andere Länder
|
kostenlos
kostenlos
|
Lieferzeit 1-3 Tage
Art.Nr. WBVARIO-ON
2 Wiegebalken aus Edelstahl • 4.000 kg Wiegebereich, 0,5 kg Auflösung • Balkenlänge stufenlos verstellbar zwischen 734 und 1.043 mm Außenlänge • Einfache und schnelle Montage unter alle Arten von Aufbauten durch variable Lochabstände • Montagemaße zwischen 480 und 990 mm stufenlos wählbar • wasserdicht nach Schutzklasse IP68 • 4m lange Anschlusskabel • Ideal für die universelle Verwendung, auch in anspruchsvollen Umgebungen • zur Einbindung in das Onsenso System zur Online Gewichtsauswertung
Produktbeschreibung
Höchste Flexibilität bei der Montage durch stufenlose Längenverstellung
Die verstellbare Konstruktion dieser Wiegebalken ermöglichen eine
stufenlose Einstellung des Montagemaßes der Balken am Aufbau
(Lochabstand für die Befestigung) zwischen 480 und 990 mm. Das
erleichtert die Auswahl des geeigneten Wiegebalkens enorm – das
bekannte Problem mit der Passgenauigkeit gibt es hier nicht.
Hochwertige Konstruktion aus Edelstahl für anspruchsvolle Anwendungen
Der robuste Edelstahlaufbau ist korrosionsbeständig, hygienisch und langlebig – geeignet auch für Stall, Außenbereich und Lebensmittelanwendungen. Auch Feuchtigkeit, Staub oder aggressive Medien hält der Balken stand und liefert dauerhaft präzise Messergebnisse.
Ein Balken für alle Anwendungsfälle
Durch die leichte und schnelle Verstellbarkeit der Länge kann dieser Balken mühelos für mehrere Wiegeanwendungen mit unterschiedlichen Montagemaßen verwendet werden.
Robuste Technik kombiniert mit höchster Genauigkeit
Die Balkenkonstruktion besteht aus stabilen Formrohren, für eine Belastung von 2.000 kg pro Balken. Die robusten Standfüße aus Edelstahl sind höhenverstellbar und haben ein groß Dimensioniertes 16 mm Gewinde. Die Wiegetechnik liefert eine Genauigkeit von +/- 0,02 % und ist wasserdicht nach Schutzklasse IP68.

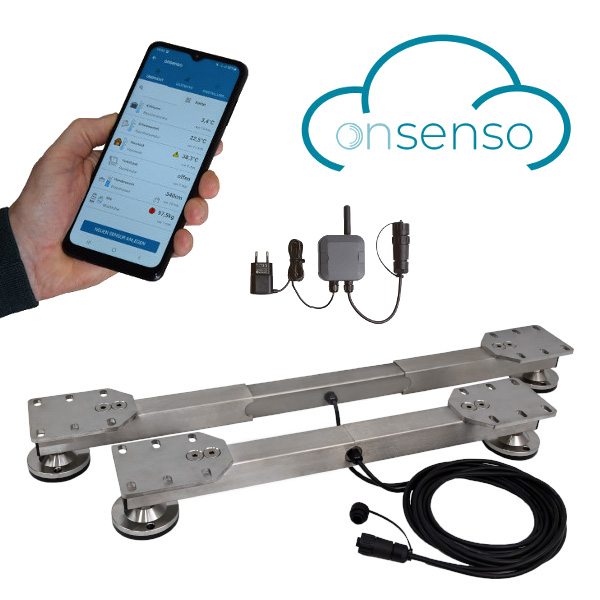

Integration in das Onsenso Fernüberwachungssystem
Statt einer Wiegeanzeige wird ein Onsenso Gewichts-Messumformer mit LoRa Modul verwendet. Die Gewichte werden über einen Gateway in die Onsenso Cloud übertragen. Die Einbindung in das Onsenso System erfolgt mit dem Handy oder dem Webportal. Falls Sie noch kein Onsenso System verwenden ist ein Gateway erforderlich, siehe www.onsenso.com.
Ihre Gewichte immer und überall verfügbar, auf dem Handy oder im Internet
Das System ist ideal zur exakten Überwachung von Füllständen in Silos und Tanks geeignet. Sparen Sie sich den Weg zur Waage, Sie können die Gewichte immer und überall entweder über das Webportal oder in der Handy-App ablesen.
Technische Daten
Wiegebalken:
• 2 in der Länge variabel verstellbare Wiegebalken
• Alle sichtbaren Teile aus Edelstahl V2A 1.4301
• Balkenlänge Außenmaß verstellbar zwischen 743 und 1.043 mm
• Montagemaß stufenlos zwischen 480 und 990 mm einstellbar
• 2 Befestigungsplatten mit Langlöchern zur Montage des Aufbaus
• Gesamtkapazität 4.000kg (2.000kg pro Balken)
• Höhenverstellbare Standfüße mit Kunststoff-Aufstandsscheiben und robusten M16 Gewinden
• Gesamthöhe verstellbar zwischen 98 und 113 mm
• 4m lange, trittfeste, UV-beständige Signalkabel mit wasserdichter, robuster Schraubverbindung IP68
• Alle sichtbaren Teile aus Edelstahl V2A 1.4301
• Balkenlänge Außenmaß verstellbar zwischen 743 und 1.043 mm
• Montagemaß stufenlos zwischen 480 und 990 mm einstellbar
• 2 Befestigungsplatten mit Langlöchern zur Montage des Aufbaus
• Gesamtkapazität 4.000kg (2.000kg pro Balken)
• Höhenverstellbare Standfüße mit Kunststoff-Aufstandsscheiben und robusten M16 Gewinden
• Gesamthöhe verstellbar zwischen 98 und 113 mm
• 4m lange, trittfeste, UV-beständige Signalkabel mit wasserdichter, robuster Schraubverbindung IP68
Wiegezellen:
• 4 hochauflösende Scherkraftwiegezellen a 1.000 kg Nennlast, 3 mV/V, 350 Ohm
• Gesamtnennlast 4.000 kg, sichere Überlast 120 %, Bruchlast 150 %
• Genauigkeit +/-0,02 %
• Robuste Ausführung aus vernickeltem Werkzeugstahl
• Wasserdicht nach Schutzklasse IP68
• Einsatztemperatur -35 bis +65 °C
• Temperaturkompensiert -10 bis +40 °C
• Gesamtnennlast 4.000 kg, sichere Überlast 120 %, Bruchlast 150 %
• Genauigkeit +/-0,02 %
• Robuste Ausführung aus vernickeltem Werkzeugstahl
• Wasserdicht nach Schutzklasse IP68
• Einsatztemperatur -35 bis +65 °C
• Temperaturkompensiert -10 bis +40 °C
Wiegesignalkabel:
• 4-poliges Kabel 4 x 0,5 mm2
• Außendurchmesser 7,6 mm
• Spezialummantelt
• UV-beständig
• Kleiner Biegeradius
• Trittsicher
• Außendurchmesser 7,6 mm
• Spezialummantelt
• UV-beständig
• Kleiner Biegeradius
• Trittsicher
Onsenso Gewicht-Auswertungsmodul:
• ABS Kunststoffgehäuse
• Schutzklasse Gehäuse IP67
• Gehäusemaße 75 x 75 x 35 mm (L x B x H)
• Gewichts-Messumformer im Gehäuse
• Messbereich / Wiegebereich einstellbar
• Auflösung einstellbar
• Genauigkeit lt. Wiegetechnik
• Datenübertragung über LoRa Funktechnik
• Funkfrequenz 868 MHz
• AES-128 Verschlüsselung
• Messintervall / Sendeintervall 10 Minuten
• Reichweite bis 1.000 m
• Stromversorgung über 230 V Netzteil
• Anschlusskabel mit 7-poligem Stecker passend zu Agris Wiegetechnik
• Schutzklasse Gehäuse IP67
• Gehäusemaße 75 x 75 x 35 mm (L x B x H)
• Gewichts-Messumformer im Gehäuse
• Messbereich / Wiegebereich einstellbar
• Auflösung einstellbar
• Genauigkeit lt. Wiegetechnik
• Datenübertragung über LoRa Funktechnik
• Funkfrequenz 868 MHz
• AES-128 Verschlüsselung
• Messintervall / Sendeintervall 10 Minuten
• Reichweite bis 1.000 m
• Stromversorgung über 230 V Netzteil
• Anschlusskabel mit 7-poligem Stecker passend zu Agris Wiegetechnik
Lieferumfang
Lieferumfang:
• 2 Wiegebalken mit Anschlusskabel
• 1 wasserdichter Schraubstecker für den Anschluss an die Wiegeelektronik
• 1 Onsenso LoRa Modul zur Gewichtsauswertung
• Datenspeicherung, telefonischer Support, Nutzung des onsenso Webportals und der App für 3 Jahre
• Bedienungs- und Montageanleitungen
• 1 wasserdichter Schraubstecker für den Anschluss an die Wiegeelektronik
• 1 Onsenso LoRa Modul zur Gewichtsauswertung
• Datenspeicherung, telefonischer Support, Nutzung des onsenso Webportals und der App für 3 Jahre
• Bedienungs- und Montageanleitungen
FAQ
Für welche Wiegeanwendungen können die Agris Wiegebalken verwendet werden?
Die Agris Vario Wiegebalken können für jede Wiegeanwendung verwendet werden, wo eine fertige Waagenkonstruktion als Unterbau sinnvoll ist. Durch die verstellbare Länge steigt die Vielfalt der Anwendungsfälle enorm, da der Balken ohne vorherige Abklärung praktisch überall passt und ohne zusätzlichen Aufwand montiert werden kann.
Wie erfolgt die Verstellung der Länge bzw. des Montagemaßes?
Die Seitenteile sind am Mittelteil verschiebbar und mit je einer Stellschraube gesichert. Die Anpassung geschieht folgendermaßen:
• Öffnen Sie die beiden Stellschrauben
• Ziehen Sie beide Seitenteile ungefähr gleich weit heraus, bis der Montageabstand für Ihre Einbausituation passt
• Ziehen Sie die beiden Stellschrauben wieder fest
• Öffnen Sie die beiden Stellschrauben
• Ziehen Sie beide Seitenteile ungefähr gleich weit heraus, bis der Montageabstand für Ihre Einbausituation passt
• Ziehen Sie die beiden Stellschrauben wieder fest
Welches Werkzeug wird für die Änderung der Länge der Balken benötigt?
Nur ein 6 mm Inbusschlüssel.
Wird die Belastbarkeit durch das Herausziehen der Seitenteile beeinträchtigt?
Nein, in keinster Weite, die Lasteinleitung erfolgt sowieso über die etwas höher liegenden, außenliegenden Montageplatten. Die dazwischenliegenden Formrohre werden nicht belastet.
Werden durch das Auseinanderziehen Schlitze oder Eintrittsstellen für Schmutz sichtbar?
Nein, der Balken bleibt geschlossen, egal in welcher Länge er verwendet wird.
Welche der Langlöcher an den Montageplatten sollen bevorzugt verwendet werden?
Durch die variable Längenverschiebung kann es natürlich sein, dass sich mehrere Montagemöglichkeiten ergeben. Sie können das ohne Einschränkung selbst entscheiden.
Wenn Sie eine größere Standfestigkeit benötigen, ziehen Sie die Balken möglichst weit auseinander und verwenden die inneren Langlöcher.
Wenn Sie einen seitlichen Überstand der Balken über Ihre Aufbaukonstruktion vermeiden möchten, schieben Sie die Balken möglichst weit zusammen und verwenden die äußeren Langlöcher.
Wenn Sie eine größere Standfestigkeit benötigen, ziehen Sie die Balken möglichst weit auseinander und verwenden die inneren Langlöcher.
Wenn Sie einen seitlichen Überstand der Balken über Ihre Aufbaukonstruktion vermeiden möchten, schieben Sie die Balken möglichst weit zusammen und verwenden die äußeren Langlöcher.
Können die Wiegebalken am Boden befestigt werden?
Die Standfüße der Balken haben je 2 Bohrungen, hier können die Wiegebalken mit beliebigen Schrauben am Boden oder einer Unterkonstruktion befestigt werden. Die Bohrungen sind so weit außen wie möglich und dadurch gut erreichbar.
Wie groß kann der Abstand zwischen den beiden Wiegebalken sein?
Die Entfernung zwischen den Balken ist nur durch die Kabellänge begrenzt und kann standardmäßig bis ca. 6 m sein.
Können die Wiegesignalkabel verlängert werden?
Die Standardkabellänge beträgt 2 x 4 m. Die Kabel können auf Wunsch auf bis zu 20 m verlängert werden.
Wie genau wiegen die Agris Vario Wiegebalken?
In den Vario Wiegebalken sind hochauflösende Scherkraftwiegezellen mit einer Genauigkeit von +/- 0,02 % verbaut.
Sind die Agris Wiegebalken eichfähig?
Die Wiegetechnik und die Anzeige würden die Voraussetzungen für eine Eichung erfüllen, die Wiegebalken werden aber nicht in einer geeichten Ausführung angeboten. Sie sind damit nicht für den rechtsgeschäftlichen Verkehr zugelassen.
Was brauche ich, wenn ich noch kein Onsenso System verwende?
Falls die Waage das erste Teil für die Integration in das Onsenso System ist sind ein Onsenso Gateway nötig.
Wie funktioniert das onsenso Fernüberwachungssystem?
Das Gewichtsauswertemodul schickt die Messwerte (so wie alle anderen Onsenso Sensoren) über eine LoRa Funkübertragung zum Onsenso Gateway. Der Gateway sammelt die Messwerte und schickt sie über seine Internetverbindung zum Onsenso Server.
Mit Ihren Zugangsdaten können Sie sich auf der Onsenso Plattform einloggen, entweder über einen Webbrowser oder über die Handy App. Hier verwalten Sie Ihre Sensoren und lassen sich die Gewichte (und andere Messwerte) anzeigen.
Außerdem können Sie Warnmeldungen und Alarme generieren lassen wenn bestimmte Bedingungen erfüllt sind oder kritische Schwellen überschritten bzw. unterschritten werden. Diese Meldungen können Sie per E-Mail oder Push-Nachricht erhalten.
Mit Ihren Zugangsdaten können Sie sich auf der Onsenso Plattform einloggen, entweder über einen Webbrowser oder über die Handy App. Hier verwalten Sie Ihre Sensoren und lassen sich die Gewichte (und andere Messwerte) anzeigen.
Außerdem können Sie Warnmeldungen und Alarme generieren lassen wenn bestimmte Bedingungen erfüllt sind oder kritische Schwellen überschritten bzw. unterschritten werden. Diese Meldungen können Sie per E-Mail oder Push-Nachricht erhalten.
Weitere Fragen?
Sie haben Fragen oder benötigen Unterstützung bei der Produktauswahl? Rufen Sie uns an unter +43 2846 620 – bei der Agris GmbH sprechen Sie direkt mit erfahrenen Fachleuten, die Ihnen kompetent und gerne weiterhelfen.
